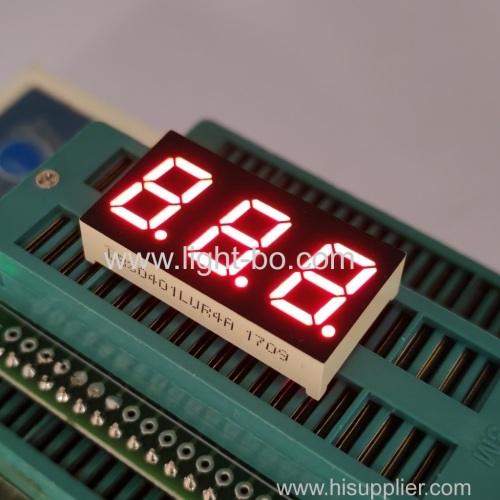

Descrição do Produto:
altura dos caracteres: 0.4"( 10.16milímetros)
dimensões exteriores: 30.1*16*7milímetros
polaridade: ânodo comum
superfície preta epóxi amarela
ultra-vermelho brilhante
cores que emitem: vermelho, azul, verde, branco, âmbar, laranja e amarelo
classificações máximas absolutas (ta=25ºc)
| parâmetro | símbolo | classificações | unidade |
| corrente direta (por dado) | ipm | 20 | mA |
| voltagem reversa (por dado) | Vr | 5 | V |
| dissipação de energia (por dado) | Pm | 80 | mW |
| Faixa de temperatura operacional | topr | -40~+85 | ºC |
| Faixa de temperatura de armazenamento | tstg | -40~+85 | ºC |
| temperatura de solda (3 seg) | Th | 260 | ºC |
código:r-branco ultra brilhante
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta (por dado) | Vf | se=10mA | 2.8 | 3.2 | V | |
| voltagem reversa (por dado) | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa (por dado) | Iv | se=10mA | 100 | 140 | mcd | |
| espectro com metade do valor | λ | se=10mA | 20 | nm | ||
| temperatura de cor | se=10mA | 6000 | 6500 | K | ||
| levou vida útil 100,000horas de classificação máxima absoluta em ta=25ºc | ||||||
código:branco ultra brilhante -wh
parâmetro | símbolo | condição | min | Tip | max | unidade |
tensão direta | Vf | se=10mA | 2.6 | 3.0 | V | |
voltagem inversa | Vr | ir=10ua | 5 | V | ||
intensidade luminosa | Iv | se=10mA | 120 | 140 | mcd | |
temperatura de cor do led | K | se=10mA | 5500 | 20 | 6800 | K |
coordenadas de cromaticidade | X/Y | se=10mA | 0.29,0.32 | 0.30,0.33 | nm |
cor:puro verde
parâmetro | símbolo | condição | min | Tip | max | unidade |
tensão direta | Vf | se=20mA | 2.5 | 3.0 | V | |
voltagem inversa | Vr | ir=10ua | 5 | V | ||
intensidade luminosa | Iv | se=20mA | 120 | 160 | mcd | |
espectro com metade do valor | λ | se=20mA | 20 | nm | ||
Comprimento de onda | Dλ | se=20mA | 515 | 525 | nm |
código:amarelo verde- j/ju
parâmetro | símbolo | condição | min | Tip | max | unidade |
tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
voltagem inversa | Vr | ir=10ua | 5 | V | ||
intensidade luminosa | Iv | se=10mA | 30 | 40 | mcd | |
espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
Comprimento de onda | Dλ | se=10mA | 569 | 573 | nm |
código:âmbar/amarelo -y
parâmetro | símbolo | condição | min | Tip | max | unidade |
tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
voltagem inversa | Vr | ir=10ua | 5 | V | ||
intensidade luminosa | Iv | se=10mA | 50 | 60 | mcd | |
espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
Comprimento de onda | Dλ | se=10mA | 585 | 595 | nm |
código:laranja -f
parâmetro | símbolo | condição | min | Tip | max | unidade |
tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
voltagem inversa | Vr | ir=10ua | 5 | V | ||
intensidade luminosa | Iv | se=10mA | 50 | 60 | mcd | |
espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
Comprimento de onda | Dλ | se=10mA | 600 | 605 | nm |
característica do produto:
tensão para a frente (saída de alta intensidade luminosa)
Baixo consumo de energia
extremamente baixa corrente
luminosa uniformemente distribuída em cada segmento
tamanho padrão industrial
oferece excelente confiabilidade em luz ambiente
desempenho estável
longa vida útil
atender às normas rohs/reach
aplicação de displays de led segmentados
-- equipamento de áudio ou painéis de instrumentos;
-- uso geral para indicadores digitais;
-- produtos multimédia;
-- exibição da taxa de câmbio do banco;
-- visor do relógio levou;
-- exposição para posto de gasolina e outras diversas áreas de exposição de equipamentos/máquinas.
