Ultra brilhante vermelho 1 polegada dupla seta display led ânodo comum para indicador de direção do elevador
Resumo do Produto
Apresentando o display LED com design de seta de 1,0 polegada - uma solução visual desenvolvida especificamente para indicadores de direção de elevadores, projetado para comunicar claramente o movimento ascendente (↑) ou descendente (↓) aos passageiros. com uma altura de seta de 1,0 polegada (25,9 mm) para visibilidade imediata, iluminação vermelha ultra brilhante (comprimento de onda de 620-625 nm), e um formato fino de 22×32×8,5 mm, este display se encaixa perfeitamente em cabines de elevador, painéis do lobby, e botões de chamada de hall.
sua superfície preta epóxi branca realça o contraste com a luz vermelha, garantindo que a seta se destaque tanto em poços de elevadores escuros quanto em saguões iluminados. construído para confiabilidade, apresenta operação de baixa corrente, um grande ângulo de visão, e conformidade com RoHS — essencial para o uso de elevadores 24 horas por dia, 7 dias por semana. As múltiplas opções de cores permitem uma melhor adaptação aos temas de design do edifício ou às necessidades de acessibilidade..

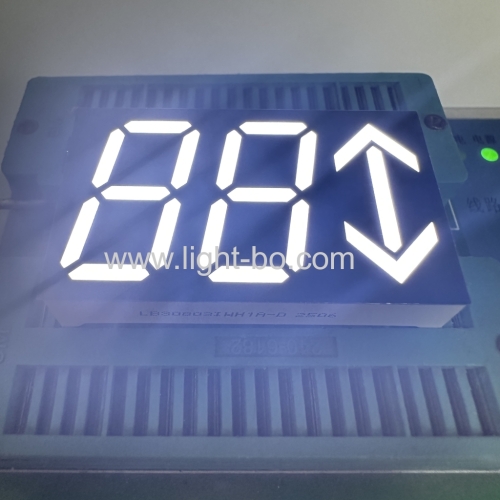

Imagem do produto
características principais
1. projeto de seta otimizado para elevador
1.0-altura da seta em polegadas (25,9 mm):grande o suficiente para reconhecimento instantâneo (mesmo para passageiros com visão parcial), mas compacto o suficiente para caber em espaços apertados do painel do elevador - sem superlotação com botões ou números de andar.
comunicação direcional clara:seta com formato preciso (↑/↓) elimina ambiguidade sobre o movimento de elevação, reduzindo a confusão dos passageiros em edifícios movimentados (por exemplo., shoppings, torres de escritórios).
Superfície preta de epóxi branco:melhora o contraste com luz vermelha ultra brilhante, tornando a seta visível à distância (por exemplo., através dos saguões dos elevadores) e resistindo ao brilho das luzes do teto.
2. visibilidade e acessibilidade superiores
iluminação vermelha ultra brilhante:80-100intensidade mcd/led e comprimento de onda de 620-625 nm cortam a luz ambiente, garantindo que a seta seja legível em todas as condições - desde saguões de porões escuros até andares térreos iluminados pelo sol.
ângulo de visão grande:ampla visibilidade horizontal e vertical significa passageiros em pé de lado, sentado, ou posicionado fora do centro pode facilmente ver a seta - essencial para o design de elevador acessível (compatível com padrões de acessibilidade como ADA).
saída de luz consistente:sem "pontos quentes" ou bordas escuras na seta, garantindo brilho uniforme que permanece claro mesmo durante longas viagens de elevador.
3. desempenho confiável para uso 24 horas por dia, 7 dias por semana
baixa operação atual:corrente direta recomendada (12-15mA/LED) e tensão direta (1,8-2,5V/LED) minimizam o consumo de energia, alinhamento com os padrões de eficiência energética de edifícios e redução do consumo de energia dos elevadores.
desempenho estável:projetado para suportar pequenas vibrações (devido ao movimento do elevador) e flutuações de temperatura (10°C–40°C, intervalos de construção típicos), evitando oscilações ou falhas durante os horários de pico de uso.
longa vida útil:chips de LED de alta qualidade garantem uma vida útil típica de 50,000+ horas — correspondendo à vida útil de 10 a 15 anos dos elevadores, minimizando os custos de manutenção e substituição.
4. fácil integração e conformidade
tamanho compacto 22×32×8,5 mm:adapta-se aos painéis de controle de elevadores padrão e estações de chamada de hall sem exigir modificações personalizadas no design interno do elevador.
fácil montagem:projetado para montagem de PCB sem complicações, compatível com linhas de produção automatizadas para fabricantes de elevadores - sem necessidade de ferramentas especializadas.
ic compatível:funciona com CIs de driver de elevador padrão (por exemplo., circuitos lógicos simples ou microcontroladores), simplificando a fiação e reduzindo a complexidade do projeto do circuito.
conformidade com a RoHS:atende aos padrões ambientais e de segurança internacionais, garantindo compatibilidade com os mercados globais de elevadores (europa, América do Norte, Ásia, etc).
imagem detalhada
| categoria | parâmetro | especificação |
| design básico | Tipo de exibição | 1.0-display de LED com design de seta em polegadas (direcional ↑/↓) |
| altura seta | 1.0 polegada (25,9 mm) | |
| dimensões externas (c×l×a) | 22 × 32 × 8.5milímetros | |
| material de superfície | epóxi branco sobre superfície preta | |
| desempenho óptico | emitindo cor | vermelho ultra brilhante (azul/verde/amarelo/laranja/branco disponível) |
| comprimento de onda (vermelho) | 620-625nm | |
| Intensidade luminosa | 80-100 mcd / led | |
| ângulo de visão | grande (ampla faixa vertical e horizontal) | |
| parâmetros elétricos | tensão direta (vf) | 1.8-2.5V por led |
| corrente recomendada para a frente | 12-15Ma per led | |
| consumo de energia | baixo (operação de baixa corrente) | |
| qualidade e conformidade | Vantagens fundamentais | alta intensidade luminosa, desempenho estável, longa vida útil, fácil montagem |
| conformidade | conformidade com a RoHS |
aplicações
este display de LED com design de seta é otimizado exclusivamente para:
indicadores de cabine de elevador:montado dentro das cabines de elevador para mostrar a direção atual do movimento (↑/↓) durante a viagem.
painéis do saguão do elevador:instalado acima ou ao lado dos botões de chamada do hall para indicar qual elevador está chegando e sua direção.
indicadores de posição elevador:emparelhado com displays de números de andares para reforçar informações direcionais (por exemplo., "lift 3: até o 10º andar").
projeto de construção acessível:cumpre com os padrões de acessibilidade visual, garantindo clareza de direção para todos os passageiros.
por que escolher este display de seta para elevadores?
comunicação que prioriza a segurança:design de seta clara elimina ambiguidade de direção, reduzindo a ansiedade e a confusão dos passageiros em edifícios movimentados.
ajuste do tamanho de um elevador:22×32×8.5O tamanho mm se encaixa em painéis padrão sem redesenhar os interiores do elevador — economizando tempo para os fabricantes de elevadores.
24/7 confiabilidade:baixo consumo de corrente e longa vida útil atendem às demandas de operação contínua do elevador, minimizando o tempo de inatividade para manutenção.
design acessível:grande ângulo de visão e alto contraste garantem que a seta seja legível para passageiros com necessidades diversas.
conformidade global:a certificação rohs garante a adesão aos padrões internacionais de construção, simplificando a exportação para mercados globais.
parâmetros do produto
classificações máximas absolutas (ta=25ºc)
| parâmetro | símbolo | classificações | unidade |
| corrente direta (por dado) | ipm | 20 | mA |
| voltagem reversa (por dado) | Vr | 5 | V |
| dissipação de energia (por dado) | Pm | 80 | mW |
| Faixa de temperatura operacional | topr | -40~+85 | ºC |
| Faixa de temperatura de armazenamento | tstg | -40~+85 | ºC |
| temperatura de solda (≤3 segundos) | Th | 260 | ºC |
código:amarelo verde- j
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 30 | 40 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 569 | 574 | nm |
código:âmbar/amarelo -y
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.5 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 60 | 80 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 585 | 595 | nm |
código:laranja -f
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 60 | 80 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 600 | 605 | nm |
código:vermelho super brilhante -r
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.2 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 50 | 60 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 630 | 635 | nm |
código:vermelho ultra brilhante -ur
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.2 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 80 | 100 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 625 | 635 | nm |
código:verde puro -g
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 2.6 | 3.2 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 120 | 180 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 515 | 525 | nm |
código:azul ultra brilhante -bh
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 2.8 | 3.2 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 120 | 140 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 460 | 465 | nm |
código:branco ultra brilhante -wh
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 2.8 | 3.2 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 120 | 140 | mcd | |
| temperatura de cor do led | K | se=10mA | 5500 | 20 | 6800 | K |
coordenadas de cromaticidade | X/Y | se=10mA | 0.29,0.32 | 0.30,0.33 | nm |
