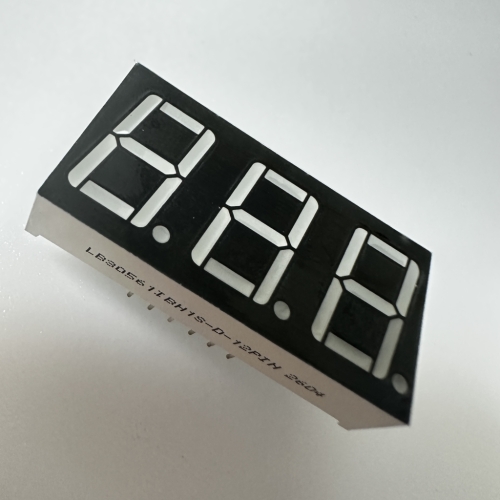

Display Pth 7 Seg Triplo 0,56" Ânodo - Led Azul - Máscara Preta Com Filme 12 Terminais

 display pth 7 seg triplo 0,56" ânodo - led azul - máscara preta com filme 12 terminais

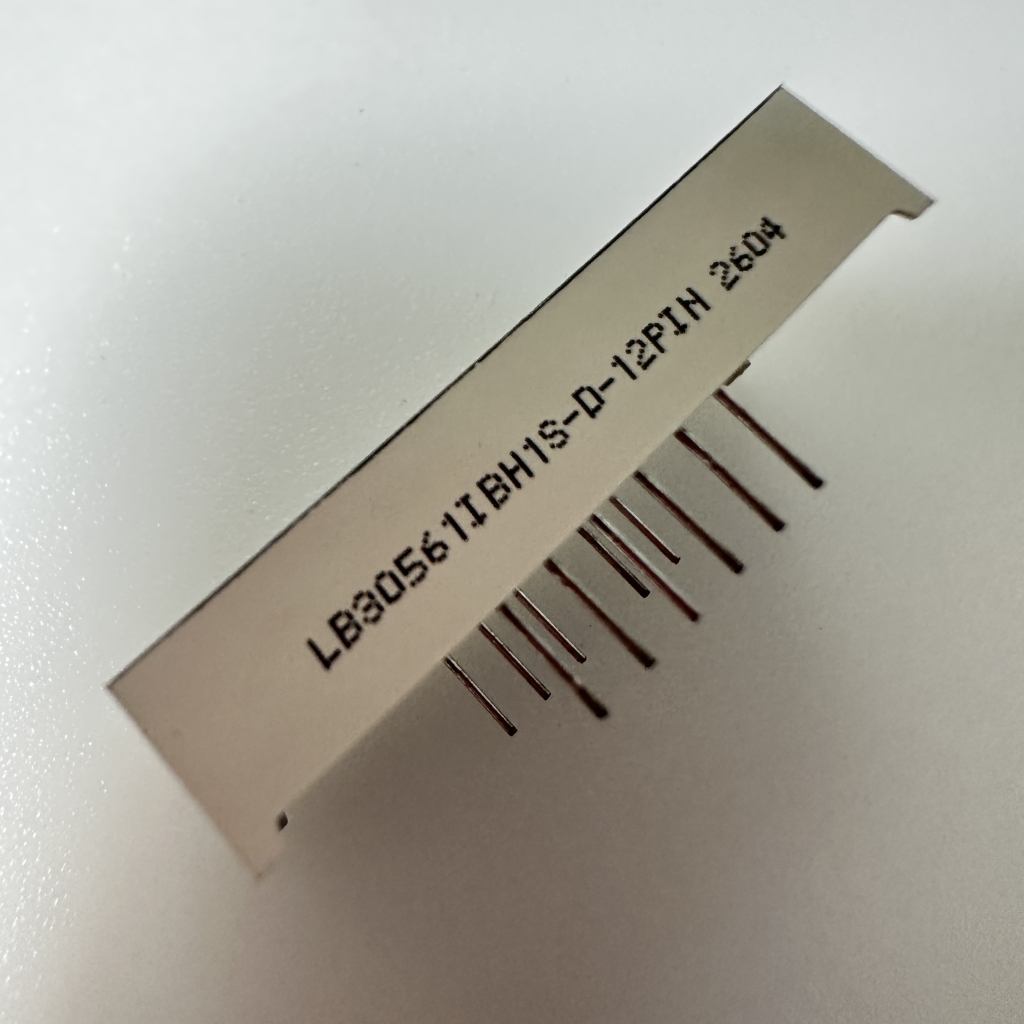

12 TERMINALS /12 PINS

Especificações chaves / características especiais:

• display pth 7 seg triplo 0,56" ânodo - led azul - máscara preta

• dimensão externa: 37.6 x 19 milímetros

• altura de dígitos: 14.2Mm (0,56 polegadas)

• polaridade: ânodo comum

• segmento branco superfície preta (máscara preta)

• LEDs azuis ultra brilhantes

• Comprimento de onda:460-465nm

• Intensidade luminosa: 120-180 mcd

• tensão direta: 2.8-3.2v / led

• atual para a frente:5-10ma / led

• cores que emitem: disponível em vermelho, amarelo verde, puro verde, Branco puro, azul, âmbar e laranja

• classificações máximas absolutas (ta=25ºc)

  parâmetro	símbolo	classificações	unidade
  corrente direta (por dado)	ipm	20	mA
  voltagem reversa (por dado)	Vr	5	V
  dissipação de energia (por dado)	Pm	80	mW
  Faixa de temperatura operacional	topr	-40~+85	ºC
  Faixa de temperatura de armazenamento	tstg	-40~+85	ºC
  temperatura de solda (≤3 segundos)	Th	260	ºC




•  cor levou : disponível em vermelho, azul,gelo azul, verde, branco, âmbar, laranja ,Rosa, tolet

•


• características ópticas/elétricas

•


• código:amarelo verde- j

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.4	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	30		40	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	569		574	nm



  código:âmbar/amarelo -y

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.5	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	60		80	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	585		595	nm



  código:laranja -f

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.4	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	60		80	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	600		605	nm



  código:vermelho super brilhante -r

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	50		60	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	630		635	nm



  código:vermelho ultra brilhante -ur

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	80		100	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	625		635	nm



  código:verde puro -g

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	2.6		3.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	120		180	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	515		525	nm


  código:azul ultra brilhante -bh

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	2.8		3.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	120		140	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	460		465	nm

• código:branco ultra brilhante -wh

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	2.8		3.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	120		140	mcd
  temperatura de cor do led	K	se=10mA	5500	20	6800	K
  coordenadas de cromaticidade	X/Y	se=10mA	0.29,0.32		0.30,0.33	nm

•

•

•

•

•

• alta intensidade luminosa

• Baixo consumo de energia

• extremamente baixa corrente

• desempenho estável

• ângulo de visão grande

• boa consistência

• ic compatível

• fácil montagem

• conformidade com a RoHS


APPLICATIONS:
amplamente utilizado para os controladores de ar condicionado,controlador de geladeira, controladores de temperatura,Controladores de humidade e indicadores digitais,eletrodomésticos,painéis de instrumentos e assim por diante .
