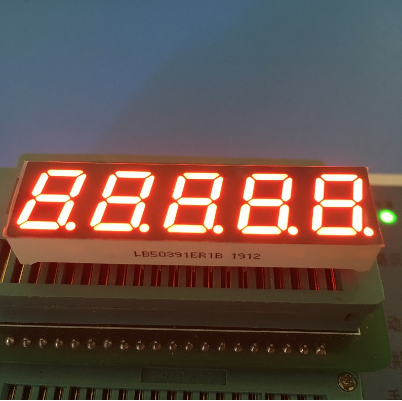

super brilhante vermelho 5 dígitos 14,2 mm (0,56 ") 7 segmentos display led ânodo comum para indicador digital

5 display LED de 7 segmentos de dígito 14,2 mm

dimensões da embalagem :63 x 19 x 8 mm

altura dos caracteres : 14.2mm (0,56 polegadas)

polaridade: ânodo comum

segmentos brancos rosto preto

super brilhante vermelho

630-635nm

50-60 mcd

1.8-2.5v

alta intensidade luminosa
Baixo consumo de energia
desempenho estável
segmentos contínuos uniformes
Fácil montagem no pcb
ic compatível
longa vida útil
Atendem RoHS compliant

várias cores de led disponíveis

• classificações máximas absolutas (ta=25ºc)

  parâmetro	símbolo	classificações	unidade
  corrente direta (por dado)	ipm	20	mA
  voltagem reversa (por dado)	Vr	5	V
  dissipação de energia (por dado)	Pm	80	mW
  Faixa de temperatura operacional	topr	-40~+85	ºC
  Faixa de temperatura de armazenamento	tstg	-40~+85	ºC
  temperatura de solda (≤3 segundos)	Th	260	ºC




•  cor levou : disponível em vermelho, azul,gelo azul, verde, branco, âmbar, laranja ,Rosa, tolet

•


• características ópticas/elétricas

•


• código:amarelo verde- j

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.4	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	30		40	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	569		574	nm



  código:âmbar/amarelo -y

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.5	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	60		80	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	585		595	nm



  código:laranja -f

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.4	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	60		80	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	600		605	nm



  código:vermelho super brilhante -r

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	50		60	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	630		635	nm



  código:vermelho ultra brilhante -ur

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	1.8		2.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	80		100	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	625		635	nm



  código:verde puro -g

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	2.6		3.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	120		180	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	515		525	nm


  código:azul ultra brilhante -bh

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	2.8		3.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	120		140	mcd
  espectro com metade do valor	△λ	se=10mA		20		nm
  Comprimento de onda	Dλ	se=10mA	460		465	nm

• código:branco ultra brilhante -wh

  parâmetro	símbolo	condição	min	Tip	max	unidade
  tensão direta	Vf	se=10mA	2.8		3.2	V
  voltagem inversa	Vr	ir=10ua	5			V
  intensidade luminosa	Iv	se=10mA	120		140	mcd
  temperatura de cor do led	K	se=10mA	5500	20	6800	K
  coordenadas de cromaticidade	X/Y	se=10mA	0.29,0.32		0.30,0.33	nm

aplicação :
amplamente utilizado para eletrodomésticos, indicadores digitais de temperatura / umidade / processo e assim por diante .
