display LED ultra brilhante de 7 mm (0,28"), 4 dígitos e 7 segmentos (cátodo comum) para temporizador digital
Resumo do Produto
este display LED ultra brilhante de 7 mm (0,28") e 4 dígitos e 7 segmentos foi projetado especificamente para temporizadores digitais. apresenta construção de alta qualidade e excelentes características de desempenho, tornando-o uma escolha ideal para diversas aplicações.
imagem principal
imagem detalhada
características principais
dimensões:
altura de dígitos:7.00mm (0,28 polegadas).
dimensões exteriores:32.2 x 10,2 x 5,8 mm.
aparência:
superfície:superfície epóxi preta difusa amarela, que proporciona um efeito visual claro e nítido.
polaridade:cátodo comum, que é compatível com uma ampla gama de circuitos.
características elétricas:
emitindo cor:branco ultra brilhante.
X/Y: 0.29 - 0.31.
Intensidade luminosa:120 - 140mcd/led, garantindo alto brilho e visibilidade.
tensão direta:2.8 - 3.2V/LED.
atual para a frente:5 - 10ma / led.
cores disponíveis:além de branco ultra brilhante, também oferece vermelho, azul, amarelo verde, puro verde, âmbar, laranja e amarelo, fornecendo aos usuários uma variedade de opções de cores.
vantagens de desempenho:
alta intensidade luminosa e confiabilidade, podendo funcionar de forma estável em diferentes ambientes.
alta eficiência e baixo consumo de energia, ajudando a economizar energia.
operação de corrente extremamente baixa, reduzindo o consumo de energia e a geração de calor.
luminoso distribuído uniformemente em cada segmento, garantindo uma exibição clara e uniforme.
grande ângulo de visão, permitindo que os usuários vejam a tela claramente de diferentes ângulos.
desempenho estável e longa vida útil, com vida útil de até 80.000 horas.
fácil montagem, adequado para montagem em PCB e soquete.
compatível com ic, pode ser facilmente integrado com vários circuitos integrados.
atender às normas RoHS, ecologicamente correto.

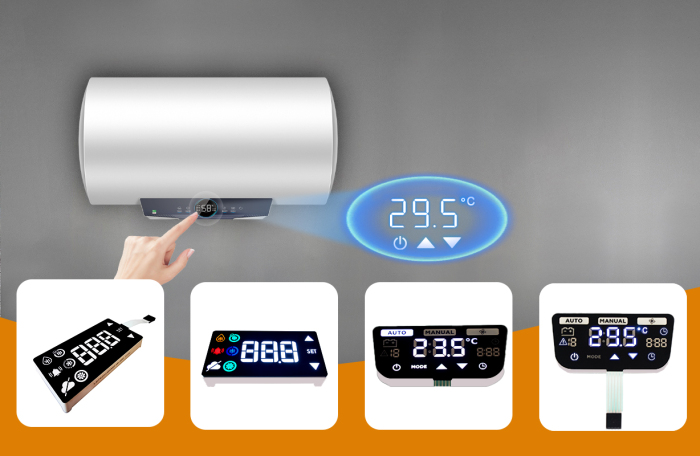

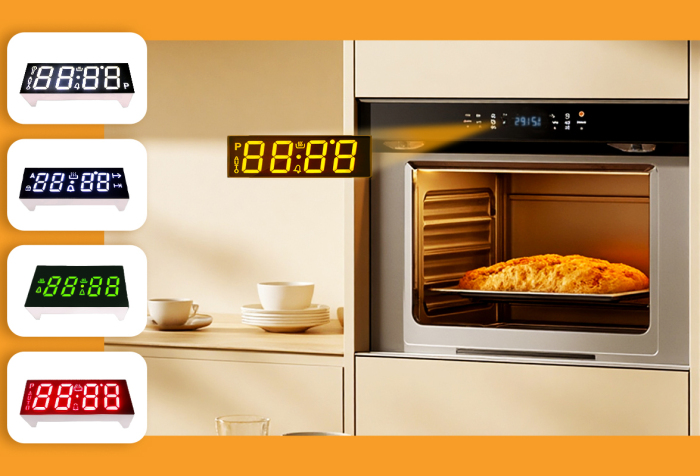

imagem do aplicativo
aplicações
amplamente utilizado em decodificadores, eletrodomésticos, painéis de instrumentos e indicadores digitais. por exemplo, pode ser usado em temporizadores digitais de fornos de micro-ondas, refrigeradores, e outros eletrodomésticos, bem como em painéis de instrumentos de vários equipamentos para exibir informações digitais relevantes.
| parâmetro | valor |
| altura de dígitos | 7.00mm (0,28 polegadas) |
| dimensões exteriores | 32.2 x 10,2 x 5,8 mm |
| polaridade | cátodo comum |
| emitindo cor | branco ultra brilhante |
| X/Y | 0.29 - 0.31 |
| Intensidade luminosa | 120 - 140mcd / led |
| tensão direta | 2.8 - 3.2V/LED |
| atual para a frente | 5 - 10ma / led |
| cores disponíveis | vermelho, azul, amarelo verde, puro verde, âmbar, laranja, amarelo |
| vida útil | 80,000 horas |
| certificação | conformidade com a RoHS |
embalagem e entrega
embalagem:geralmente embalado em caixas de papelão ou epe + caixa, que pode proteger o produto durante o transporte e armazenamento.
data de entrega:5 - 7 dias após a confirmação do pedido, dependendo da quantidade do pedido.
informações de ordem
quantidade mínima ordem:1000 peças.
termo comercial:exw (ex-works).
termos de pagamento:t/t (transferência telegráfica) ou western union.
Se você tiver mais alguma dúvida ou precisar de mais informações, sinta-se à vontade para entrar em contato conosco.
Aclassificações máximas absolutas (ta=25ºc)
| parâmetro | símbolo | classificações | unidade |
| corrente direta (por dado) | ipm | 20 | mA |
| voltagem reversa (por dado) | Vr | 5 | V |
| dissipação de energia (por dado) | Pm | 80 | mW |
| Faixa de temperatura operacional | topr | -40~+85 | ºC |
| Faixa de temperatura de armazenamento | tstg | -40~+85 | ºC |
| temperatura de solda (≤3 segundos) | Th | 260 | ºC |
código:amarelo verde- j
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 30 | 40 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 569 | 574 | nm |
código:âmbar/amarelo -y
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.5 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 60 | 80 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 585 | 595 | nm |
código:laranja -f
| parâmetro | símbolo | condição | min | Tip | max | unidade |
| tensão direta | Vf | se=10mA | 1.8 | 2.4 | V | |
| voltagem inversa | Vr | ir=10ua | 5 | V | ||
| intensidade luminosa | Iv | se=10mA | 60 | 80 | mcd | |
| espectro com metade do valor | △λ | se=10mA | 20 | nm | ||
| Comprimento de onda | Dλ | se=10mA | 600 | 605 | nm |
